杭州博世電動工具沖壓車間有1臺400噸沖床，沖床運行時噪聲值預計98.7dB(A)左右，模具更換采用叉車方式更換。現針對該臺400T沖床做隔音降噪方案，其車間噪聲已超出《工業企業設計衛生標準》GBZ1-2013規定的85dB(A)以下。
治理目標
經過我們多年的沖床降噪實施經驗和眾多案例判斷，沖床噪聲治理的主要難點在進出料口處，其必須開口且無法密封。若采用過長的消聲通道輔助，會影響日常進料時的調整操作與人員其他操作。故該處是噪聲治理的薄弱點，存在噪聲泄露的主要點。密閉性的隔音罩隔聲量達到35dB(A)以上是可以做到的，但關鍵點在進料口存在漏聲，且對其他區域聲環境有貢獻。
同時，根據《工業企業噪聲控制設計規范》(GB/T50087-2013)的要求，一般工業車間聲環境噪聲值只要達到≤85dB(A);
沖床噪聲的分析
對沖床而言，其沖壓噪聲聲壓級一般在90～110dB之間。
沖床噪聲可分為運轉噪聲和工作噪聲。運轉噪聲是沖床空載運轉噪聲，它包括電機、皮帶、齒輪、曲柄連桿滑塊及軸承間隙、離合器等形成的噪聲。工作噪聲是沖床沖壓時產生的噪聲，在相同的沖床上采用不同的沖壓工藝(如沖裁，拉深，彎曲)加工同樣材料所產生的噪聲不一致。
沖床一個工作循環過程中，隨著時間的不同，各個頻帶的聲能分布情況。圖中的多面體表示該聲源的等效聲能的大小。從圖中也可看出沖裁噪聲和離合器噪聲多面體體積大，其峰值高?？梢?jiàn)沖裁噪聲和離合器噪聲是沖床噪聲的兩個主要噪聲源。
降噪措施方案

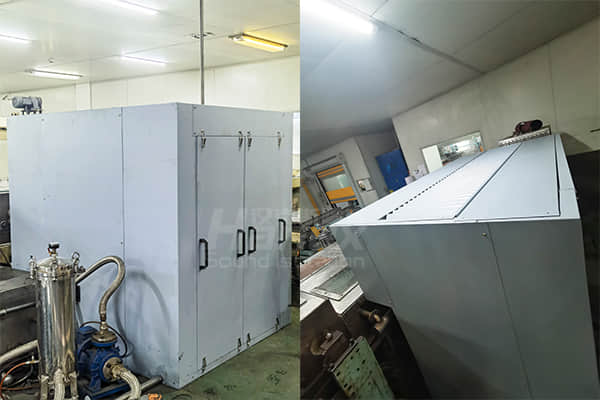

對400t沖床加裝漢克斯隔音罩(見效果圖)方案進行降噪。隔音罩的吸隔聲板采用100mm厚的復合鋼板，復合結構由加強筋、隔聲層、阻尼層、吸聲層組成。隔聲罩設計隔聲量≥30dB(A)，因進、出料口開口，實際隔聲量≥25 dB(A)。
隔音罩技術說明
1)、沖床隔音罩尺寸為：
STS-400-110規格：L4400mm * W3950mm * H5800mm*100mm;
2)、吸隔聲板采用復合鋼板結構，2.0mm鋼板+4mm阻尼+96mm龍骨+80kg/m3玻璃纖維棉(纖維布包裹)+1mm鍍鋅孔板，表面板噴塑處理，顏色甲方自定
2.結構效果：
2.1、組合式設計、可移動、安裝拆卸快捷方便。
2.2、防火、耐溫、防潮、防油，堅固耐用、適用于室內外使用。
2.3、隔音房總體采用折壓鋼板夾100mm厚吸隔音墻體組合式結構。
2.4、整個隔音房應免費保修1年(人為損害除外)，終身成本維護。
