一、項目概況

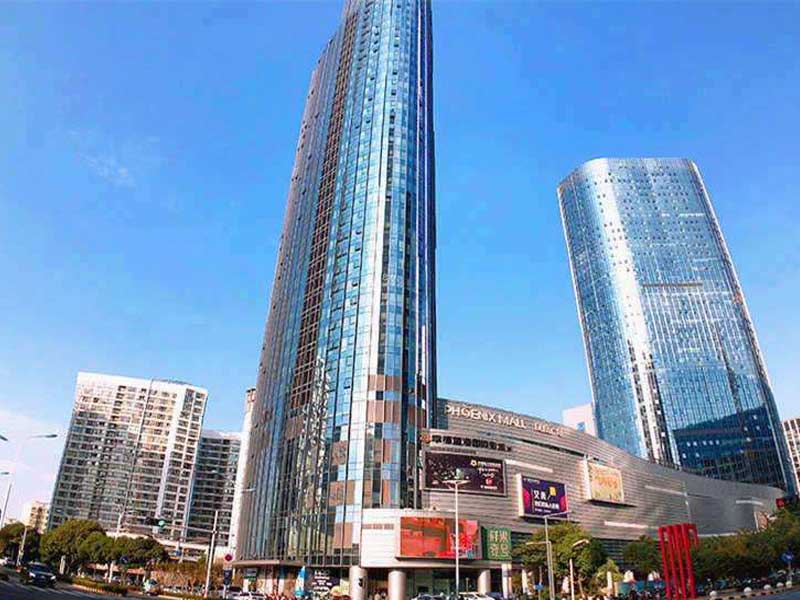

本項目位于蘇州工業園區星都街72號，廣場屋面平臺上四組螺桿式空調機組及相關水泵工作運行時伴隨著高噪聲影響宏海大廈寫字樓內工作人員的日常工作及身心健康。
鑒于目前存在的問題，貴公司領導對此非常重視，要求對其進行噪聲處理。特邀我杭州漢克斯隔音技術工程有限公司開展噪聲控制設計。
二、設計思路
根據業主所提供的資料及結合我公司以往同類項目經驗，為滿足《社會生活環境噪聲排放標準》(GB22337-2008)1類標準，制定了采用吸隔聲的綜合噪聲控制方案。我們漢克斯隔音設計以下步驟實施措施：
1)對螺桿式空調機組出風口安裝排風消聲器;
2)對空調機組壓縮機部位安裝吸隔聲擋板;
3)對3臺水泵安裝隔聲棚;
4)對4組空調機組和3臺水泵整體安裝吸隔聲屏障。
三、本項目降噪具體措施
1、根據業主所提供的資料及我公司技術人員現場踏勘實際測量所得材料，結合以往同類案例項目的經驗，在每個空調機組出風口獨立安裝排風消聲器17套。
2、排風消聲器采用鋼制復合吸隔聲板，消聲插片采用折板式消聲插片，片
間距100mm，片厚100mm，消聲插片高度600mm，消聲器底部預留500mm作為緩流區。
3、根據現場實際情況，空調機組底部的壓縮機周?chē)鸁o(wú)阻擋，我司技術人員發現壓縮機工作運行時所產生的噪聲往外擴散，影響其周邊環境。因此，我司技術人員結合以往同類項目案例經驗，采用隔音板對空調機組底部壓縮機四周進行圍擋，控制其工作產生的噪聲往外擴散。同時從空調機組頂部做500mm隔聲掛板，防止壓縮機產生的噪聲從頂部溢出擴散到周?chē)h(huán)境。
間距100mm，片厚100mm，消聲插片高度600mm，消聲器底部預留500mm作為緩流區。
4、現場除了空調機組外，還有3臺水泵電機也需要做降噪措施。我司技術人員商討后決定在其部位安裝隔聲棚，隔聲棚采用鋼制復合吸隔聲板。為保證水泵電機的通風散熱問題，隔聲棚東側及北側敞開。

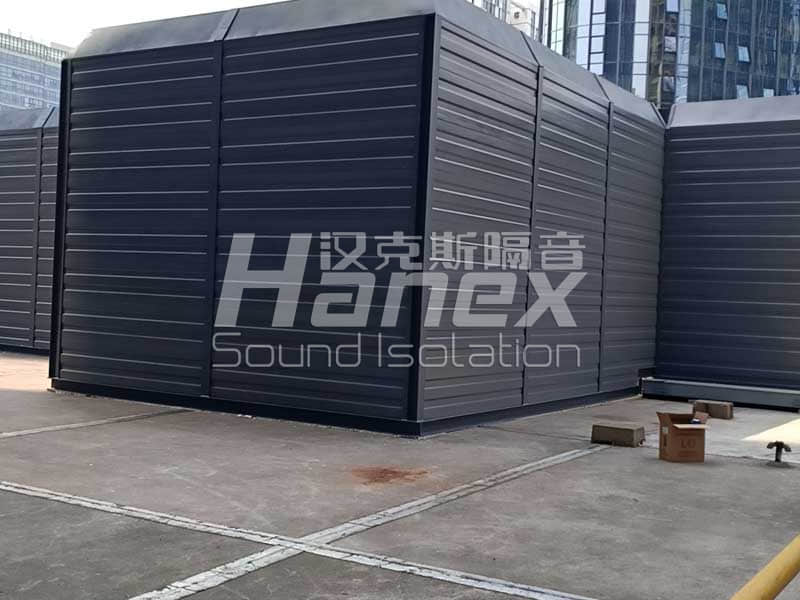

5、為進一步的控制空調機組及水泵電機噪聲的影響，需在其周?chē)捎梦袈暺琳线M(jìn)行圍擋。吸隔聲屏障設計高度4mm，總長為36.05米。
6、吸隔聲屏障屏體采用輕質吸隔音板塊，屏體厚度為100mm，固定高度為500mm，長度為2500mm。吸隔音板塊背面板采用鍍鋅鋼板，內層采用阻尼隔音氈，中間填充厚度超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用鍍鋅穿孔板，內龍骨采用鍍鋅鋼板折成。
四、降噪效果
安裝完降噪措施后，排除其他背景噪聲干擾條件下，宏海大廈寫字樓北側窗外1米處滿足《社會生活環境噪聲排放標準》(GB22337-2008)2類排放限值，即晝間噪聲值不大于60dB。
