一、 項目概況

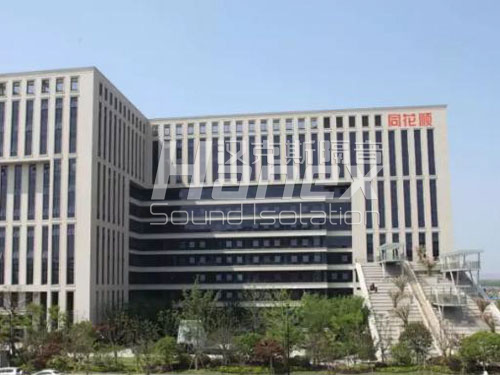

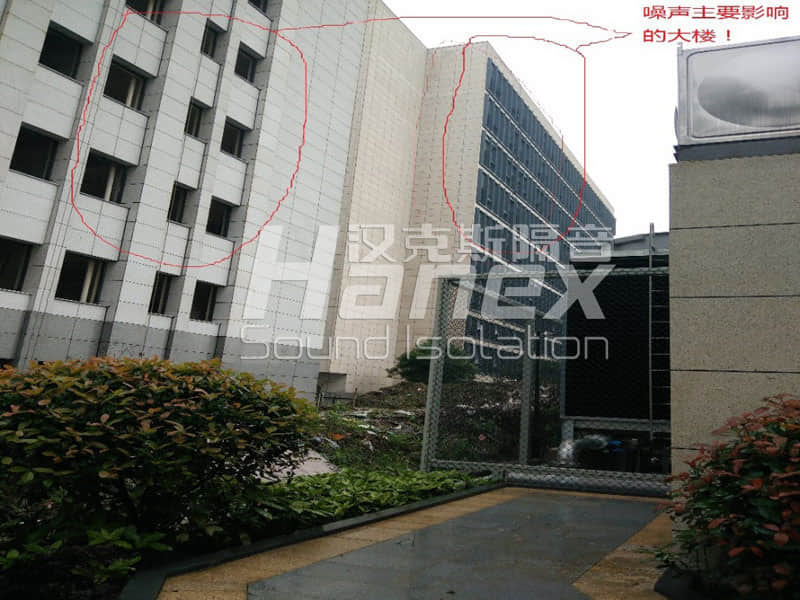

同花順大樓冷卻塔運行時嚴重影響了西面周圍住宅樓的聲環境，即四臺冷卻塔運行時，其風口噪聲為93dB(A)，進風口處噪聲值為83 dB(A)，其噪聲造成西面住宅樓的窗外噪聲超標，其窗外大致為73dB(A),需進行降噪處理。
經貴公司此項目負責人與我司工程技術人員多次電話、郵件、現場踏勘，溝通后;結合漢克斯多年相同降噪工程經驗與眾多的相同案例，特優化了技術方案。
經過處理以后，扣除背景噪聲和排除非本項目因素的影響，敏感點住宅小區住戶窗外1m處噪聲限值達到《聲環境質量標準》(GB3096-2008)中 2 類聲環境功能區的要求，晝間噪聲低于60分貝，夜間噪聲低于50分貝。以有資質的“第三方”提供檢測報告，并得到國家相關監督機構認可。
二、 噪聲源分析

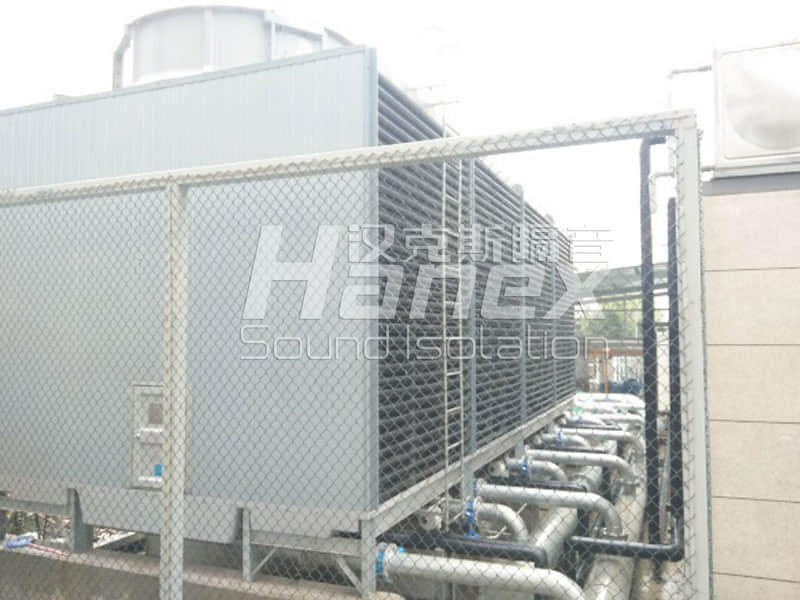

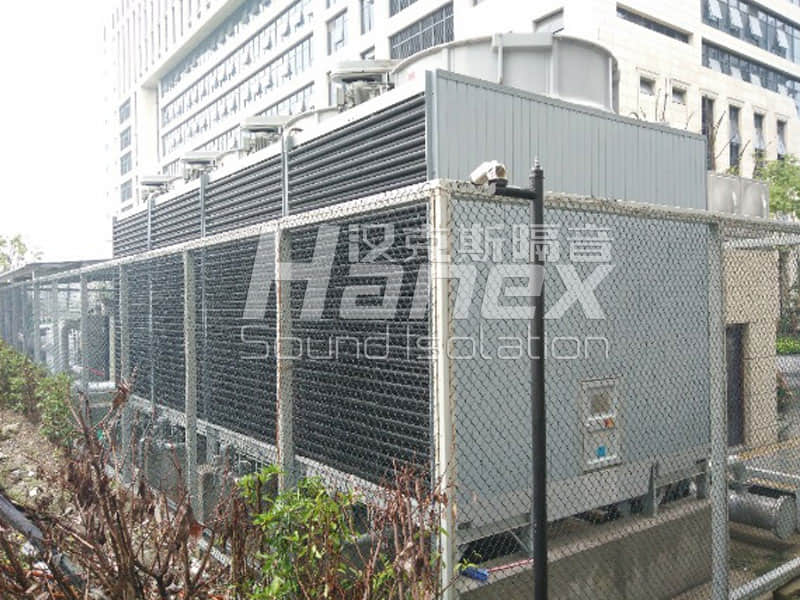

本項目對周圍聲環境產生不良影響的設備主要為冷卻塔。一般冷卻塔設備的主要噪聲為風機進排氣噪聲、電動機噪聲、循環水泵噪聲、輸水管道振動輻射噪聲等。其中冷卻塔的風機噪聲、電動機噪聲是主要噪聲源，以出風口噪聲大。冷卻塔出風口噪聲在93dB(A),進風口噪聲在83dB(A)左右。
風機噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲;湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。
由于出風口噪聲為中低頻噪聲，傳播距離遠，其對高層建筑及遠處影響大，故需著重處理。
三、冷卻塔降噪措施
通過我公司技術部多位技術專家研究，決定采用以下降噪措施：
1.在出風口安裝大型排風消聲器;
2.冷卻塔四周設置隔音屏障(底部鏤空、頂端與冷卻塔吸隔聲板封堵);
3.冷卻塔兩處進風處適當位置安裝進風消聲百葉。
主要措施詳細說明如下：
3.1 在出風口安裝陣列式消聲器
3.1.1出風口消聲器設計
為防止出風口噪聲輻射，且保證順暢通風，不影響散熱，決定在出風口處安裝陣列式消聲器。
現設計整體出風口消聲器尺寸為 L11100mm*W3750mm*H2200mm，數量1臺。消聲器設計消聲量>23 dB(A)(聲影響分析中出風口噪聲聲壓級超標值)。
消聲器分為下段導流靜壓段和上段消聲段;導流段高度為1430mm(加上導流板高度)，消聲段高度為1500mm，內部消聲筒尺寸230mm*230mm*1500mm;筒間距不大于120mm。出風消聲器安裝在整體型鋼框架上。具體見效果示意圖。
3.1.2 檢修與防水處理
為了方便冷卻塔日常維護和檢修，設計消聲器留有檢修門，開4扇檢修門1000*1000mm，在檢修時可以通過檢修門對電機進行維修。
由于冷卻塔排出氣體含水分較大，容易使超細玻璃絲棉受潮，從而減低降噪效果，我們采用憎水無堿玻璃絲布對玻璃棉進行包裹。由于消聲器內部面層均采用穿孔板結構，若有積水可順利從孔洞排出，故無需增設排水槽。再加上大量氣流從消聲器內部排出，若設置排水槽也無法將積水排出。具體見效果示意圖。
3.2在冷卻塔四周設置隔音屏障及吸隔聲蓋板
在冷卻塔四周一定的距離整體設置隔音屏障，隔音屏障底部鏤空，底部鏤空高度不少于1.2m。由于東面距離住宅樓原，且存在消聲器遮擋等作用，其鏤空高度可以更高。東面封死。
由于冷卻塔進風口噪聲主要影響東面高層住宅樓，其向上輻射大，故隔音屏障與冷卻塔四周頂端采用吸隔聲蓋板封堵。減少噪聲對高處的輻射。吸隔聲蓋板的厚度為100mm，詳見示意圖。隔音屏障有效隔聲量>13dB(A)，隔音屏障板的厚度為100mm。
鋼框架采用熱鍍鋅160*160*4鍍鋅方管，立柱固定在下部現澆混凝土橫梁上。詳見鋼架布置圖。
3.3 冷卻塔兩面進風口安裝進風消聲百葉
雖然隔音屏障底部鏤空1.2m以上，但冷卻塔進風還是有一些阻力，為了進風散熱通暢，在冷卻塔部分區域采用進風消聲百葉，這樣既滿足一定的隔聲量，又不會過多的增加流阻。進風消聲百葉有效長度600mm，厚度150mm，片間距100mm。消聲器設計消聲量15dB(A)。
3.4 技術說明
1.吸隔聲屏障總厚度100mm，外層采用厚1.5mm鍍鋅鋼板，內層采用厚1.0mm鋁合金百葉穿孔板，中間填充48kg/m3離心玻璃棉，吸音棉用高密度無堿憎水玻璃布包裹。內龍骨采用2mm鍍鋅鋼板折成。鍍鋅鋼板鍍鋅層厚度不小于120μ，鋁合金孔板要求穿孔率為25%。外層及內層板表面采用噴塑處理。
2.鋼架現場焊接制作，未注明焊接要求處均采用滿焊，焊縫高度不小于5mm，焊接處除焊渣，刷富鋅底漆兩道，氟碳面漆兩道。
3. 聲屏障鋼架底部與冷卻塔基礎植筋連接，植筋施工按圖施工，植筋拉拔強度≥65KN/根，植筋膠水選用國內優級膠水。植筋螺桿強度等級8.8級，表面進行熱鍍鋅處理，植筋螺桿處不得施焊。鋼架受力結構采用固定在設備基礎或采用地梁與設備基礎連接，不直接連接地面，否則會玻化防水層。
4.屏障板聲學材料燃燒性能應達到GB 8624 B級以上要求。
5.聲屏障設施實施后，不得對冷卻塔本身進風與出風造成較嚴重的阻力，進而降低冷卻塔的冷卻效率。
6.隔音或消音設施應做好防腐涂層，保證構件的使用壽命不少于15年。
7.屏體內部用專用C型龍骨加強。屏體四周，以及屏體2米長方向四根龍骨加強(含端面兩根)。
8.屏障板應做封邊密封處理，上下板采用卯榫接口，以增加強度和避免漏聲。
